Yüksek-mukavemetli cıvatalar: malzemelerden ısıl işleme kadar kapsamlı bir analiz

Yüksek-mukavemetli cıvatalar: malzemelerden ısıl işleme kadar kapsamlı bir analiz

1 Yüksek-mukavemetli cıvatalara giriş
1.1 Yüksek-dayanımlı cıvata standartları
Uluslararası ticarette ve yurtdışı projelerde, yüksek-mukavemetli cıvatalar, malzemelerinin, mekanik özelliklerinin, ısıl işlemlerinin vb. gerekli teknik gereksinimleri karşıladığından emin olmak için genellikle aşağıdaki ana standartları takip eder:

ISO898-1
Bu standart dünya çapında (özellikle Avrupa ve diğer uluslararası projelerde) yaygın olarak kullanılmakta olup karbon çeliği ve alaşımlı çelik bağlantı elemanlarının çekme dayanımı, akma dayanımı, sertlik, uzama ve tork katsayısı gibi mekanik özelliklerini belirlemektedir.

ISO 898-1'deki ortak dayanım dereceleri 8,8, 10,9 ve 12,9'dur ve bunlar yüksek dayanımlı cıvataların üretimi ve kabulü için çok önemli referanslardır.

ASTM A490
Alaşımlı çelik yapısal cıvatalara uygulanabilen minimum çekme mukavemetinin genellikle 150ksi'ye (yaklaşık 1034MPa) ulaşması gerekir.
Bu cıvata türü genellikle köprüler, yüksek-binalar ve büyük makineler gibi yüksek mukavemet gerektiren çelik yapı bağlantılarında kullanılır.

ASTM A354
Bu standart, cıvataların zorlu ortamlarda kullanım için mükemmel mekanik özelliklere sahip olmasını gerektirir.

Ağır makineler ve bazı özel ekipmanlar gibi güvenlik faktörlerinin ve dayanıklılığın kritik olduğu projelerde sıklıkla kullanılır.

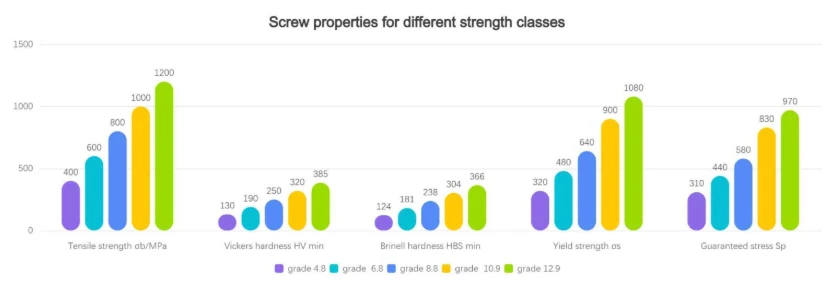

Bu standartlar, malzeme kalitesi, mekanik özellikler, ısıl işlem vb. için ayrıntılı teknik gereksinimleri ortaya koyar. Sıradan 4.6, sınıf 8.8 veya sınıf 10.9 cıvatalarla karşılaştırıldığında, yüksek-mukavemetli cıvatalar, yüksek yüklerin ve yüksek güvenlik faktörlerinin gereksinimlerini karşılamak üzere daha yüksek mukavemet derecelerine (sınıf 12.9 gibi) ve süreç kontrolü ve malzeme seçimine yönelik daha katı gereksinimlere sahiptir.

1.2 Yüksek-mukavemetli cıvataların performans gereksinimleri
Yüksek mukavemetli cıvataların "yüksek mukavemeti"-yalnızca çekme mukavemetine değil, aynı zamanda akma mukavemeti, uzama, darbe dayanıklılığı ve diğer göstergelere ilişkin kapsamlı gerekliliklere de yansır. Genel olarak konuşursak, Amerika Birleşik Devletleri'ndeki yaygın yüksek-mukavemetli cıvata sınıfları arasında, cıvataların minimum gerilme mukavemeti 1000MPa'nın üzerine çıkabilir ve bazı alaşımlı çelik cıvatalar 1200~1400MPa aralığına bile ulaşabilir. Ayrıca çeşitli çalışma ortamlarında güvenilir bağlantı sağlamak için yüksek-mukavemetli cıvataların aşağıdaki performans özelliklerine de sahip olması gerekir:

Dayanıklılık ve süneklik
Aşırı ortamlarda veya dinamik ve darbeli yükler altında, malzemelerin sağlamlığı ve sünekliği genellikle mukavemetten daha önemlidir. Özellikle düşük sıcaklıktaki ortamlarda (-20 derece veya -40 derece gibi) çalışması gereken cıvatalar için, genel olarak yüksek mukavemetli cıvataların karşılık gelen sıcaklıktaki Charpy darbe değerinin, kırılgan kırılmayı önlemek için en az 27J~40J olarak tutulması gerekir; kutupsal veya açık deniz rüzgar enerjisi alanında, test gereklilikleri -50 dereceye veya daha düşük bir seviyeye yükseltilebilir.

Ek olarak, yaygın olarak kullanılan 10,9 veya 12,9 kalite cıvatalar için, yeterli plastik deformasyon kapasitesi ve güvenlik marjını sağlamak için uzama (A5) genellikle %8~%14'e ulaşmalıdır ve kesit azalması (Z) genellikle %40~%50'nin üzerinde olmalıdır. Kısacası, zorlu koşullar altında güvenilirliği uzun süre korumak için yalnızca yüksek mukavemete odaklanmak yeterli değildir, tokluk ve süneklik de aynı derecede önemlidir.

Yorgunluk ömrü
Sık titreşim veya değişken yüklerin olduğu bir ortamda, yorulma direnci yetersiz olan cıvatalar, dişin kökünde yorulma çatlaklarına veya gerilim yoğunlaşmasına eğilimlidir ve sonuçta kırılmaya yol açar.

Korozyon direnci
Deniz mühendisliğinde, petrokimya ekipmanlarında veya nemli ortamlarda kullanılan yüksek-mukavemetli cıvatalar için, korozyon direncini arttırmak amacıyla genellikle yüzey işlemi veya krom (Cr) ve nikel (Ni) gibi özel alaşım elementlerinin eklenmesi gerekir.

1.3 Yüksek-mukavemetli cıvataların uygulanması
Yüksek-mukavemetli cıvatalar, yüksek-yük taşıma kapasitesi, iyi dayanıklılık ve uzun hizmet ömrü özelliklerine sahiptir.

Genellikle aşağıdaki durumlarda kullanılırlar:

• Büyük çelik yapılar: Köprüler, ağır fabrikalar, rüzgar türbini kuleleri ve yüksek-binaların çerçeveleri gibi
• Otomotiv ve havacılık endüstrileri: motorların, şasilerin ve uçak yapısal bileşenlerinin temel bağlantıları
• Petrol, petrokimya, enerji endüstrileri: basınçlı kaplar, boru hattı flanş bağlantıları, vanalar, nükleer enerji ekipmanları
• Ağır ekipman ve makineler: madencilik makineleri, askeri ekipman, gemi yapımı ve diğer-yüksek yük bileşenleri

"Yüksek gücün" en yüksek gücün peşinde koşmak anlamına gelmediğini belirtmekte fayda var. Proje son derece düşük sıcaklıktaki bir ortamda çalışıyorsa, mukavemetin yanı sıra cıvataların darbe dayanıklılığı ve malzeme bileşimi de dikkatle değerlendirilmelidir. Projenin yüksek sıcaklığa ve aşındırıcı ortama maruz kalması durumunda, yüksek sıcaklık dayanımına veya korozyon direncine sahip alaşımlı çelikler seçilmelidir. Bu nedenle cıvata seçimi ve temini aşamasında ürünün çalışma koşulları ve mekanik performans gereksinimleri kapsamlı bir şekilde değerlendirilmeli ve "en yüksek dayanım" körü körüne takip edilmemelidir.

2. Yüksek-dayanımlı cıvata malzemeleri
Hammaddelerin kalitesi, cıvataların kalitesini ve performansını belirlemenin temelini oluşturur. Yüksek-mukavemetli cıvatalarda genellikle 42CrMo, B7 ve 40CrNiMo gibi alaşımlı yapı çelikleri kullanılır. Bu malzemeler, yüksek sıcaklık, yüksek yük veya darbe yükü altında mükemmel mekanik özelliklere sahiptir ve aynı zamanda düşük sıcaklık tokluğu veya değişen derecelerde korozyon direnci gereksinimlerini de karşılayabilir.

2.1 Yüksek-mukavemetli cıvatalar için yaygın çelik kaliteleri
Aşağıda birkaç tipik çelik kalitesi ve bunlara karşılık gelen uluslararası/ABD adları verilmiştir:

42CrMo (uluslararası yaygın alaşımlı çelik kalitesi, ABD ASTM B7 bileşimine karşılık gelir):
Genellikle 1100-1300MPa veya daha yüksek çekme dayanımına sahip, 10.9 veya 12.9 dereceli cıvataların imalatına uygun, yüksek mukavemet ve sertleşebilirliğe sahiptir.

B7 (ABD ASTM A193 alaşımlı çelik sınıfı):
B7'nin bileşimi 42CrMo'ya benzer, ancak molibden (Mo) içeriği daha hassas bir şekilde kontrol edilir. B7 esas olarak yüksek sıcaklık ve yüksek basınç ortamlarında, özellikle petrokimya ekipmanlarının flanş bağlantılarında kullanılır.

40CrNiMo (yaygın olarak ASTM A320 L7 standartlarında vb. kullanılır):
Bu çelik, çeşitli alaşım elementleri eklenerek daha iyi düşük-sıcaklık darbe dayanıklılığı sergiler ve -40 derece veya hatta daha düşük sıcaklıklarda çalışabilir. Rüzgar enerjisi ve deniz mühendisliği gibi düşük sıcaklıkta darbe dayanımı gerektiren alanlarda daha yaygın olarak kullanılır.

2.2 Farklı çelik kaliteleri arasındaki performans farklılıkları ve nedenleri
Örnek olarak 42CrMo ve B7'yi alın. Her ikisi de orta karbonlu su verilmiş ve temperlenmiş çeliklerdir (karbon içeriği genellikle %0,38~%0,45'tir) ve her ikisi de benzer genel bileşim aralığına sahip belirli miktarda krom (Cr) ve molibden (Mo) içerir. Ancak eser elementlerin hassas kontrolü sayesinde, özellikle molibden (Mo) ve manganez (Mn) içeriğindeki farklılık nedeniyle malzemeler önemli performans farklılıkları gösterebilir. Örneğin:

Molibden içeriği: B7'nin molibden içeriği %0,18 ila %0,20 arasında sıkı bir şekilde kontrol edilirse, 42CrMo'nun molibden içeriği alt uçta (%0,15~0,17) iken, B7 sertleşebilirlik ve yapısal tekdüzelik açısından avantajlara sahiptir ve dolayısıyla darbe dayanıklılığı (kesit azaltma gibi) testlerinde daha iyi performans gösterir.

Manganez içeriği: Manganez belirli bir aralıkta mukavemeti ve sertleşebilirliği artırabilir, ancak aşırı manganez temper kırılganlığı riskini artırır. Molibden gibi diğer elementlerle birleştirildiğinde, manganezin neden olduğu "kusurlar" kısmen hafifletilebilir, böylece sağlamlık sağlanırken iyi tokluk da muhafaza edilebilir.

2.3 Her bir elementin çelik özelliklerine etkisi (tablo)
Aşağıda yaygın alaşım elementlerinin çeliğin genel özellikleri üzerindeki etkisini gösteren basitleştirilmiş bir tablo bulunmaktadır:

Özetle, yüksek-mukavemetli cıvataların malzeme seçiminin uygulama ortamıyla yakından entegre edilmesi gerekir. Yüksek tokluk ve yüksek süneklik gerektiğinde molibden ve nikel gibi elementlerin içeriği artırılmalı, kükürt ve fosfor gibi yabancı maddelerin içeriği ise sıkı bir şekilde kontrol edilmelidir. Tokluğu dikkate almadan yalnızca yüksek dayanıma odaklanan standart uygulama ortamları için 42CrMo gibi çelikler gereksinimleri karşılayabilir. Ancak hem yüksek mukavemet hem de düşük-sıcaklık darbe direncini hesaba katmak için 40CrNiMo veya CrNiMo çok-elementli alaşım sistemleri gibi malzemelere öncelik verilmelidir.

3. Yüksek-mukavemetli cıvataların ısıl işlemi
Isıl işlem cıvataların performansını etkileyen önemli bir adımdır. Isıtma, ısı koruma ve soğutma yoluyla malzemenin iç mikro yapısı değiştirilebilir ve mukavemet, süneklik ve darbe dayanıklılığı daha da geliştirilebilir. Gerçek üretimde, yüksek-mukavemetli cıvatalar genellikle "temperlenir" (su verme + temperleme) ve diğer işlemler (örneğin, dehidrojenasyon temperlemesi veya yüzey işlemi) gerektiği şekilde gerçekleştirilir.

3.1 Yüksek-mukavemetli cıvataların ısıl işlem süreci
Genel olarak alaşımlı yapısal çelik yüksek-mukavemetli cıvataların ısıl işlem süreci aşağıdaki gibidir:

Ön ısıtma: İç gerilimi serbest bırakmak ve aşırı sıcaklık değişimi nedeniyle çatlama riskini azaltmak için cıvataları yaklaşık 600-700 dereceye ısıtın.

Östenitleştirme: Çekirdeği ve yüzeyi tamamen ostenite dönüştürmek ve alaşım elementlerini matris içinde çözmek için cıvataları 900 derece veya daha yüksek bir sıcaklıkta tutun.

Söndürme: Mikro yapıyı esas olarak martensite dönüştürmek için cıvataları hızlı bir şekilde oda sıcaklığına veya daha düşük bir sıcaklığa soğutun (genellikle yağla söndürme veya polimer su soğutma kullanarak), sertliği ve çekme mukavemetini önemli ölçüde artırın.

Temperleme: Kullanım sırasında kırılgan kırılmayı önlemek amacıyla aşırı sertliği kademeli olarak daha sünek temperlenmiş bir yapıya dönüştürmek için cıvataları uygun bir yüksek sıcaklıkta (örn.. 500-650 derece) temperleyin.

3.2 Söndürme işlemi
Söndürmenin temel kısmı östenitleme ve hızlı soğutmayı içerir. Yüksek-dayanımlı cıvatalar, gerekli güç ve dayanıklılık standartlarını karşılamak için çekirdeğin en az %90'ının martenzite dönüşmesini gerektirir. Gerçek üretimde ısıtma ve bekletme süresi, cıvatanın etkin çapına, malzeme bileşimine ve fırın sıcaklığının homojenliğine göre kontrol edilmelidir. Isıtma süresi yetersizse veya soğutma hızı çok yavaşsa çekirdek, perlit veya diğer düşük-mukavemetli yapıları koruyabilir ve bu da zayıf mekanik özelliklere neden olabilir.

3.3 Temperleme işlemi
Yüksek-mukavemetli cıvatalar için, uygun şekilde yüksek-sıcaklıkta temperleme (genellikle 500-650 derece aralığında) özellikle önemlidir. Temperlemenin ana fonksiyonları şunları içerir:

Termal gerilimi azaltın: Söndürmenin hızlı soğuma işlemi sırasında, cıvatanın içindeki büyük sıcaklık gradyanı daha yüksek iç gerilime neden olacaktır. Temperleme yapılmadığı takdirde daha sonraki kullanımlarda çatlaklar meydana gelebilir.

Yapıyı ve boyutu stabilize edin: Temperleme, az miktarda artık östeniti martensite dönüştürür, martensitin içindeki karbür çökeltilerini daha eşit bir şekilde yeniden dağıtır, böylece tokluğu artırır ve boyutu sabitler.

Kırılganlığı azaltın: Yüksek-dayanımlı durumdaki martenzit genellikle kırılgandır; temperleme, daha iyi tokluk ve süneklik sağlayan temperlenmiş troostit veya temperlenmiş troostit oluşturabilir.

3.4 Isıl İşlemde Dikkat Edilecek Hususlar
Fırın sıcaklığı tekdüzeliği: İster bir kutu fırın ister çok{0}}amaçlı bir fırın kullanılıyor olsun, cıvata boyunca tutarlı bir mikroyapısal dönüşümün sağlanması için tüm ısıtma bölgelerinin sıcaklığının aynı olması gerekir.

Karbon potansiyeli kontrolü: Karbürizasyon veya karbon tutma gerektiren malzemeler için, karbon potansiyelinin ve oksijen probu okumalarının kontrol edilmesi, dekarbürizasyonun veya aşırı karbonun önlenmesi açısından kritik öneme sahiptir.

Yüzey ve çekirdek sertliği dağılımı: Büyük cıvatalar için çekirdek ile yüzey arasındaki soğuma hızı farkına özellikle dikkat edilmelidir. Yetersiz çekirdek soğutması, genel mukavemeti etkileyen perlit veya beynit yapısına neden olabilir.

Hidrojen kırılganlığından kaçının: Asitleme, elektrokaplama veya fosfatlama sırasında hidrojen atomları metale nüfuz edebilir ve hidrojen kırılganlığına neden olabilir. Bu sorunu çözmek için genellikle yüzey işleminden sonra 190-230 derecede dehidrojenasyon tavlaması yapılır.

Isıl işlem hakkında daha fazla bilgi edinmek istiyorsanız Metalurji Veri Kanalındaki videoyu izleyebilirsiniz.

4. Yüksek-mukavemetli cıvataların kalite denetimi ve tedariki
4.1 Performans testi
Yüksek-mukavemetli cıvatalar için genel inceleme öğeleri şunlardır:

Çekme testi: ASTM A490, A354 ve diğer standartlarla uyumluluğu doğrulamak için çekme mukavemetini, akma mukavemetini, uzamayı,-kesit azalmasını (Z değeri) ve diğer göstergeleri ölçün.

Sertlik testi: Isıl işlemin kalitesini hızlı bir şekilde değerlendirmek için genellikle Rockwell sertliği (HRC) veya Brinell sertliği (HB) kullanılır.

Darbe testi: Rüzgar enerjisi, deniz mühendisliği veya yüksek-soğuk alanlarda kullanılan cıvatalar gibi düşük-sıcaklık darbe dayanıklılığı gerektiren cıvatalar için, cıvataların soğuk ortamlarda gevrek kırılmadığından emin olmak amacıyla -20 derece, -40 derece ve hatta daha düşük sıcaklıklarda Charpy darbe testleri gerekir.

Metalografik analiz: Isıl işlemin kalitesini ve malzeme tekdüzeliğini değerlendirmek için cıvatanın kesitinin mikro yapısını gözlemleyin (martensit, bainit, ferrit, tane pürüzlülüğünü vb. kontrol edin).

Yüzey kusur tespiti: diş, kafa veya çubuktaki çatlakları, kıvrımları, yüzey dekarbürizasyonunu veya diğer kusurları kontrol edin.

Vida kalite kontrolü hakkında daha fazla bilgi edinmek istiyorsanız "Tüm Vida Kalite Kontrol Süreci Rehberi" makalesini okuyabilirsiniz.

4.2 Standardizasyon ve Sertifikasyon
Uluslararası sertifikalar veya standartlar, alıcıların ürünlerin güvenilirliğini ve uyumluluğunu hızla değerlendirmesine yardımcı olur. Ortak sertifikalar ve standartlar şunları içerir:

ISO 898-1 (Civataların Mekanik Özellikleri)

ISO 6157 (Bağlantı Elemanlarının Yüzey Kusurlarının Muayenesi Gereksinimleri)

ASTM A193 / A320 / A354 / A490 gibi farklı uygulama ortamlarına özel standartlar

ISO 9001 Kalite Sistem Belgelendirmesi

Bu sertifikalara ve eksiksiz test sistemlerine sahip üreticiler, parti tedarikinde tutarlılığı sağlamak için genellikle olgun üretim yönetimi ve kalite kontrol sistemlerine sahiptir.

4.3 Yüksek-Dayanımlı Cıvatalar için Tedarik Önerileri
Kullanım ortamını ve gereksinimleri netleştirin: Satın almadan önce kullanım ortamını (sıcaklık aralığı, aşındırıcı ortam, darbe yükü koşulları) netleştirin ve performans göstergelerine (gerilme mukavemeti, darbe dayanıklılığı gibi) öncelik verin.

Güvenilir bir üretici seçin: Yüksek-mukavemetli cıvataların üretimi, yüksek-kaliteli malzemeler, ekipman ve süreçler gerektirir. Daha sonraki kurulum ve bakım aşamalarının riskini azaltmak için eksiksiz üretim hatlarına, sıkı kalite kontrolüne ve profesyonel teknolojiye sahip bir üreticinin seçilmesi önerilir.

Malzemeleri ve ısıl işlem süreç raporlarını gözden geçirin: Toplu ürünlerin tutarlılığını sağlamak için tedarikçilerle hammadde markasını, malzeme bileşimi inceleme raporunu, ısıl işlem yöntemini (temperleme sıcaklığı, söndürme ortamı vb.) ve performans testi raporunu onaylayın.

Test etme ve örnekleme: Kritik yüklere veya yüksek potansiyel risklere sahip projeler için, potansiyel riskleri en aza indirmek amacıyla büyük-ölçekli satın alma öncesinde küçük toplu testler veya rastgele denetimler yapmayı düşünün.

Özelleştirme gereksinimleri: Özel yüksek-mukavemetli cıvatalar veya belirli ortamlarda kullanılan cıvatalar (örneğin -40 derecenin altındaki düşük-sıcaklık etkisi, yüksek sıcaklık veya yüksek korozyon ortamı) gerekiyorsa, alaşım bileşimini veya ısıl işlem planını gerçek gereksinimleri karşılayacak şekilde özelleştirmek için üreticiyle iletişim kurabilirsiniz.
